Холодная ковка профильной трубы: гибка без нагрева

2026-10-24 · 6 мин чтения · рубрика «Технология ковки»

Профильную трубу — квадрат или прямоугольник — гнут без огня чаще, чем кажется: арки для навесов, дуги теплиц, каркасы перил. Но труба не круглый пруток, у неё есть плоские стенки, и при неправильном радиусе они не гнутся, а ломаются — заминаются гофрой или трескаются по ребру. Расскажу, где холодная гибка профиля работает отлично, а где без нагрева и роликового станка результат будет испорченным куском металла.

Чем профильная труба отличается от прутка

Круглый пруток при гибке просто меняет кривизну по всей окружности равномерно. У квадратной или прямоугольной трубы четыре плоских стенки и четыре ребра, и при изгибе внутренняя стенка сжимается, а наружная растягивается неравномерно — по углам профиля нагрузка концентрируется сильнее. Отсюда два типичных брака новичков: гофра (стенка на внутреннем радиусе собирается в волну) и трещина на ребре по внешней стороне изгиба. У прутка такого не бывает почти никогда, а у трубы 20×20 или 40×20 это норма, если взяться без расчёта.

Что в этой гибке считается холодной ковкой

Строго говоря, холодная ковка — это весь набор операций без нагрева металла: гибка, кручение, высадка на штампах. Гибка профильной трубы входит в этот набор, но стоит отдельно от классических элементов холодной ковки типа завитков и волют — там работают с прутком и квадратом сечением до 12–16 мм, здесь с трубой сечением от 20×20 до 60×40 и толщиной стенки 1,5–3 мм. Инструмент и приёмы разные, хотя оба способа объединяет одно: заготовку не греют горелкой и не кладут в горн.

Инструмент: от ручного рычага до роликового станка

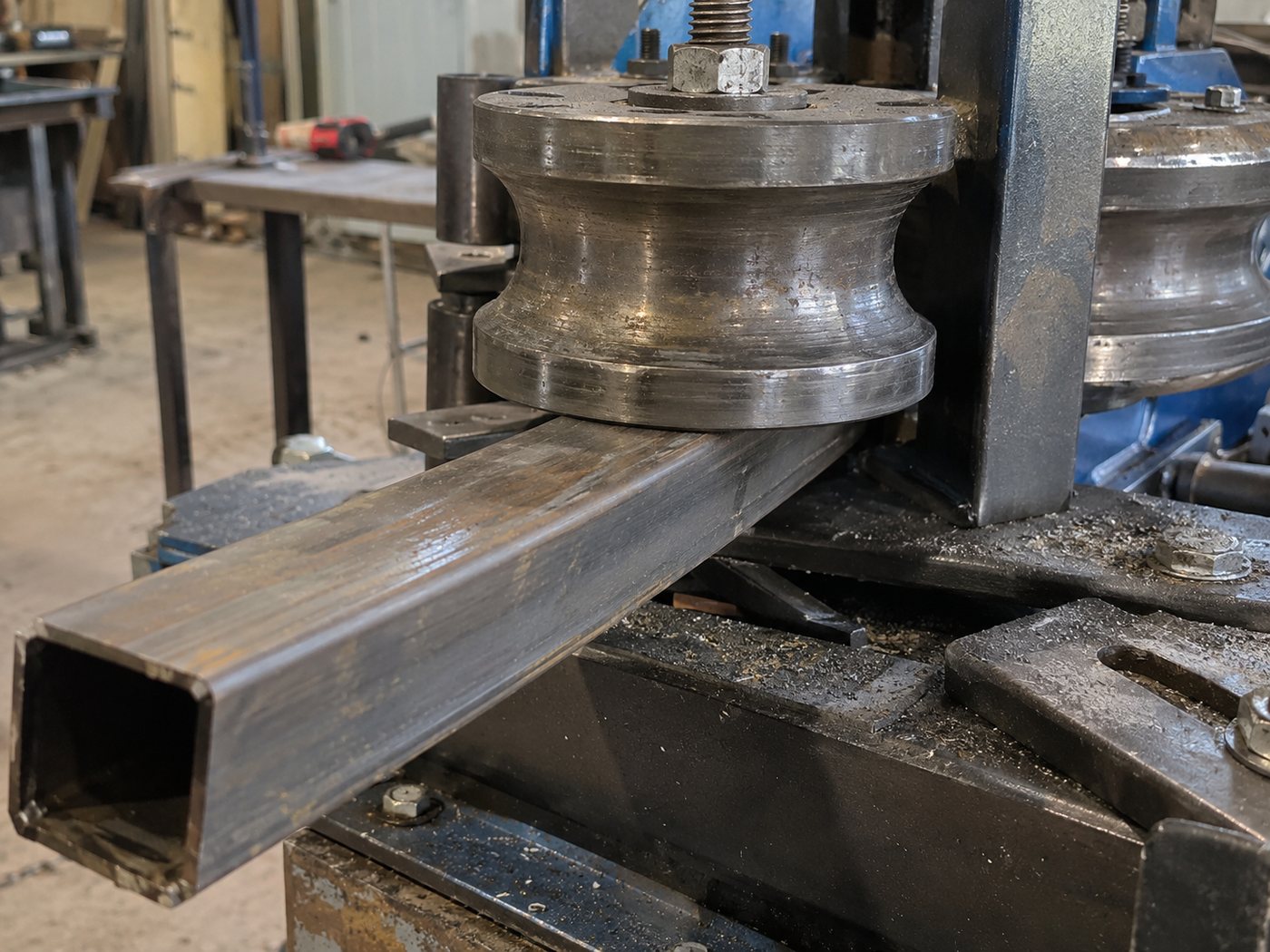

Для труб до 20×20 мм со стенкой 1,5 мм хватает ручного трубогиба с сегментным роликом под конкретный профиль — такой станок стоит в половине гаражных мастерских Перми и Краснокамска, я сам начинал с похожего. Для сечений от 25×25 до 40×40 нужен уже механический или гидравлический трубогиб с несколькими сменными роликами: каждый профиль требует своего ручья, универсального ролика на всё не бывает. На толстостенной трубе от 50×50 без гидравлики и вовсе не обойтись — руками такую не продавить, не хватит плеча рычага.

Совет мастера: если ролик станка не соответствует профилю трубы впритык, а взят "на глаз" — труба на изгибе почти всегда даёт гофру. Экономия на комплекте роликов потом выходит дороже новой заготовки.

Какой радиус гнётся без разрушения

Правило простое: минимальный радиус гибки зависит от ширины большей стороны профиля и толщины стенки. Чем тоньше стенка относительно сечения, тем больше должен быть радиус — иначе сминается внутренняя полка. На практике для трубы 20×20×1,5 мм комфортный минимальный радиус — около 120–150 мм, для 40×20×2 мм — от 200 мм по широкой стороне. Пытаться согнуть ту же трубу в радиус 50 мм без нагрева — верный способ получить трещину на ребре.

Профиль, мм	Толщина стенки	Минимальный радиус без нагрева
20×20	1,5 мм	~120–150 мм
25×25	1,5–2 мм	~150–180 мм
40×20	2 мм	~200 мм (по широкой стороне)
40×40	2–3 мм	~250–300 мм

Цифры ориентировочные — конкретный радиус всегда проверяется пробным сгибом на обрезке той же партии металла, потому что сталь от разных заводов ведёт себя чуть иначе.

Где холодная гибка не справится

Декоративные завитки и волюты с малым радиусом — не её территория: такие элементы делают горячей ковкой из прутка, где металл пластичен и не трескается на крутом изгибе. То же с толстостенной трубой большого сечения под сильную ветровую нагрузку: гидравлика цеха её согнёт, а гаражный ручной станок — нет, плеча не хватит. И отдельная история — повторяющиеся одинаковые дуги для одной конструкции, например фермы под кованый навес или навес для автомобиля: без станка с фиксированным упором каждая дуга получится своего радиуса, и секции при монтаже не состыкуются ровно.

Таблица: способы гибки и их пределы

Способ	Что гнёт	Плюс	Минус
Ручной трубогиб с роликом	До 20×20–25×25, стенка до 2 мм	Доступен в гараже, дёшево	Медленно, нужен точный ролик под профиль
Механический станок	До 40×40, стенка до 2–3 мм	Стабильный радиус на всей серии	Нужны сменные ролики под каждый профиль
Гидравлический пресс	От 40×40 и толще	Справится с толстой стенкой и крупным сечением	Дорогое оборудование, не для разового заказа
Гибка с песочным наполнителем	Нестандартные крутые радиусы	Снижает гофру на сложных изгибах	Долгая подготовка, не для потока

Своими руками или заказать

Одну-две дуги для теплицы или простой изгиб для перил в гараже реально согнуть и на ручном трубогибе — это честно, многие клиенты начинали именно так, а потом приходили к нам за элементами ковки посложнее. Но если нужна серия из 8–10 одинаковых дуг под козырёк из профильной трубы или арочный навес, разброс радиусов на глаз почти неизбежен, и секции на монтаже начнут "гулять". У нас за 15 лет и 1200+ объектов по Пермскому краю набралась линейка роликов почти под все ходовые профили, поэтому серийную гибку мы делаем на станке с фиксированным упором — каждая дуга в партии выходит идентичной. Если решили пробовать сами — почитайте и общий разбор ковки своими руками, там разложено, где кончается гараж и начинается цех.

Вопросы и ответы

Можно ли гнуть профильную трубу без трубогиба, просто через колено или столб?

Теоретически да, но на профиле это почти гарантированная гофра — круглая труба простит такую небрежность чаще, квадратная почти никогда. Для разовой несерьёзной задачи сработает, для видимой конструкции — нет.

Почему труба трескается именно по шву, а не по сплошной стороне?

Заводской сварной шов — это зона с измененной структурой металла, она чуть менее пластична, чем основной металл. При гибке желательно располагать шов на нейтральной оси изгиба, а не на растягиваемой стороне.

Нужен ли наполнитель (песок) при холодной гибке профиля?

Для стандартных радиусов из таблицы выше — нет, роликового станка достаточно. Песок применяют только на нестандартно крутых изгибах, чтобы стенка трубы не завалилась внутрь при деформации.

Чем холодная гибка профильной трубы отличается от холодной ковки прутка?

Разный инструмент и разные сечения: с прутком работают на штампах для завитков, с трубой — на трубогибах с роликами под профиль. Объединяет их только отсутствие нагрева.

Сколько стоит согнуть партию дуг под навес?

Цены на такую работу у нас не фиксированные — зависит от сечения трубы, радиуса и количества дуг в партии. Присылайте фото или чертёж, посчитаем с точностью около 95% за пару минут.

Какая сталь лучше держит холодную гибку — чёрная или нержавейка?

Чёрная профильная труба пластичнее при том же сечении и гнётся увереннее. Нержавейка более упругая и чаще даёт пружинение — после снятия нагрузки угол чуть "отходит", это нужно учитывать в расчёте радиуса заранее.
