Откатные ворота своими руками: пошаговая инструкция и подводные камни
Содержание
Откатные ворота на своём участке собрать можно. Нужны полотно из профильной трубы, пара кареток с роликами, отрезок направляющей и терпение на бетон. На бумаге всё выглядит проще: направляющая «уходит» на сантиметр, и через сезон полотно начинает заедать. Ниже разберём, что реально сделать в гараже, где проходит граница и в каком месте мы сами советуем не экономить.
Когда самодельные откатные ворота оправданы
За 15 лет мы насмотрелись на самодельные ворота. Удачные обычно делали люди, которые честно посчитали три вещи: есть ли ровная площадка, умеет ли кто-то варить без прожогов и хватит ли выходных. Неудачные собирали в спешке, на одном энтузиазме. Откатные ворота выигрывают у распашных тем, что не требуют места для открывания наружу. Зато к геометрии они придирчивее: направляющая обязана лежать ровно.
| Вариант | Что нужно | Сложность для гаража |
|---|---|---|
| Глухие из профлиста на каркасе | труба 60×40, профлист, ролики | средняя, справится опытный сварщик |
| Со вставкой ковки | каркас плюс готовые кованые элементы | высокая, вставку проще заказать |
| Из металлического штакетника | евроштакетник, усиленный каркас | низкая, но ветровая нагрузка заметна |
Вариант со вставкой ковки стоит отдельного разговора. Кованый элемент тяжелее листа, и если полотно не рассчитано на его вес, свободный конец через год начнёт провисать.
Не хочется мерить и считать самому? Замерщик и дизайнер приедут бесплатно — работаем по Перми и всему Пермскому краю.
Замер и место под направляющую
Прежде чем резать трубу, снимите проём и запишите две цифры: ширину проёма в свету и ширину будущего полотна. Длина направляющей считается просто: не меньше ширины проёма плюс ширина полотна, потому что створке надо полностью уйти в сторону, и ещё запас на упоры. Если участок с уклоном, направляющую выводят горизонтально, иначе ворота поедут сами.
Смотрите и на снег. У нас в Перми перепады от −35 до +30 и мокрый снег в марте, поэтому направляющая не должна стоять в луже. Её кладут на бетонное основание, а не на голую землю, которая вспучивается.
Совет мастера: замерьте диагонали проёма рулеткой. Если они расходятся больше чем на 1–2 см, стойки стоят криво, и ворота будут заедать независимо от качества полотна.
Про глубину и бетонирование столбов подробно написали в статье про столбы для забора, логика там та же.
Материалы: что берём на полотно и направляющую
Для полотна чаще всего берут профильную трубу 60×40 со стенкой 2–3 мм. Тоньше не советую: при ветре и снежной «шапке» тонкая рамка начинает вести. Направляющую делают из квадратной трубы 80×80 или швеллера, если проём длинный. Каретки покупайте готовые, под ваш профиль. Выточить их из обрезка не получится: через месяц ролики выберут паз.
Сварку делайте по всем стыкам полотна, а не только по углам. Однажды мы разбирали ворота, которые хозяин собрал с «пятнами» через каждые 20 см. Снаружи выглядело аккуратно, но рамка держалась на честном слове.
За 15 лет мастерская сделала больше 1200 проектов по Пермскому краю. Перед работой рисуем бесплатный 3D-проект — вы видите свои ворота или перила до того, как мы возьмём молоток.
Пошагово: фундамент и направляющая
Шаг 1. Разметка. Натяните шнур по проёму, отметьте положение стоек и линию направляющей. Проверяйте уровнем не только горизонталь, но и параллельность шнуру.
Шаг 2. Бетонное основание. Под направляющую роем канаву глубиной 40–50 см, засыпаем щебнем и заливаем бетон с арматурой. При минусе без прогрева бетон на холодную не схватится, и через зиму направляющая поведёт. Лучше дождаться тёплой недели.
Вот как выглядит каркас до заполнения. Логика у ворот та же: ровные стойки и лаги решают всё, а заполнение только маскирует огрехи.

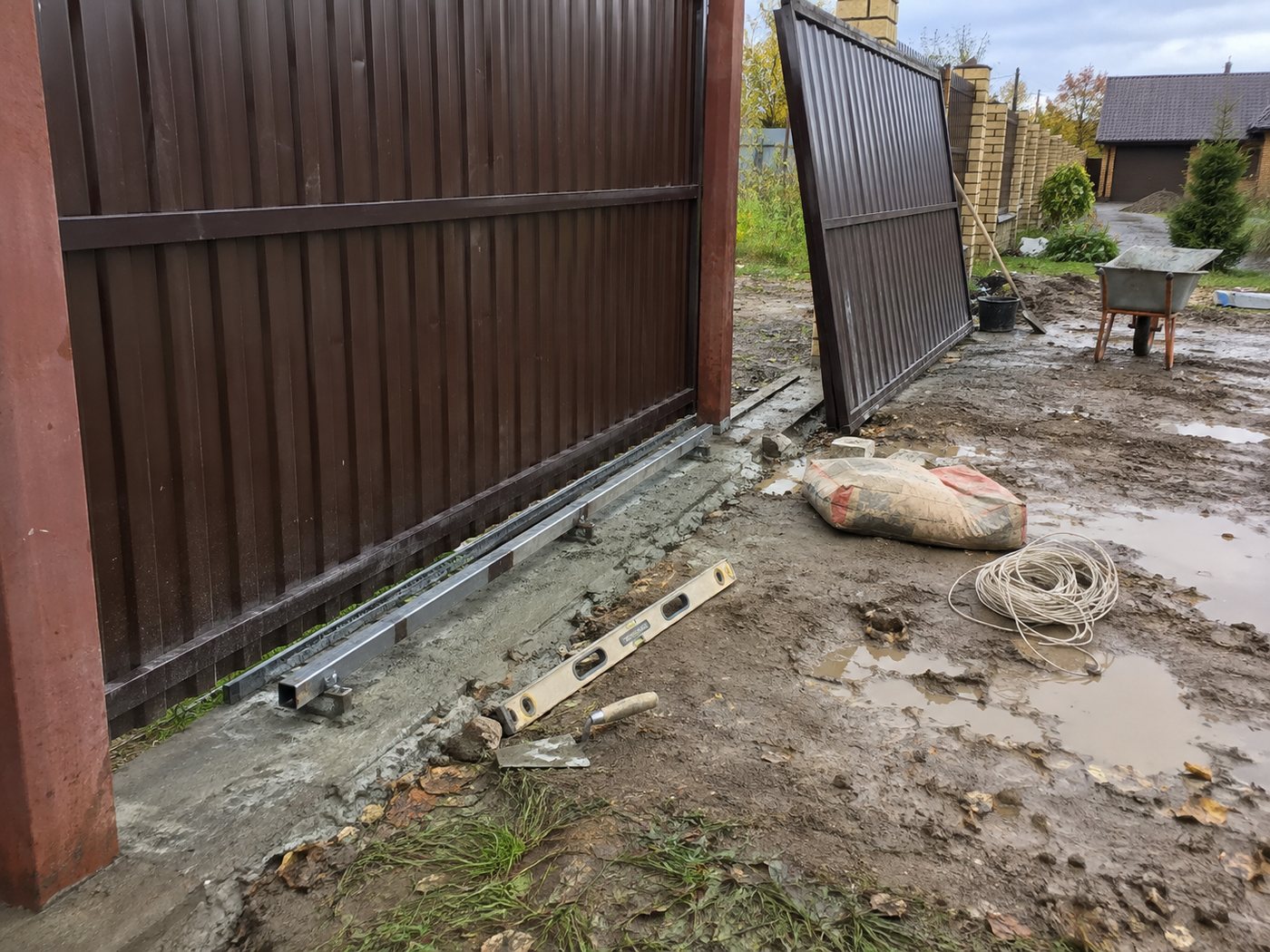

Шаг 3. Установка направляющей. Кладите направляющую на бетон, выставляйте по шнуру и крепите анкерами или приварными пластинами. Не спешите: стык, который стоит на сантиметр выше соседнего, даёт ролику «ступеньку», и полотно начнёт ходить рывками.
Полотно и ролики: сборка и навеска
Шаг 4. Сборка полотна. Собирайте рамку на ровной поверхности, проверьте диагонали и только потом привязывайте заполнение. Профлист крепите саморезами по металлу с шагом 30–40 см, иначе лист будет гудеть на ветру.
Шаг 5. Навеска. Крепите каретки к нижней части полотна, вставляйте в направляющую и проверяйте ход руками. Полотно должно ехать без рывков и перекоса. Если тянет в одну сторону, направляющая ушла или каретки стоят не в одной плоскости.
Шаг 6. Упоры и опора. Ставьте упоры в конце пути и ловители, которые не дадут створке сойти с направляющей. Свободный конец поддерживает ролик-опора на стойке. Без него ворота провисают при открытии, и это видно глазом уже через сезон.
Верхний ролик-направляющая часто пропускают. Он не даёт полотну раскачиваться на ветру, так что ставьте его, даже если в инструкции написано «для устойчивости».
Важно: до монтажа автоматики проверьте ход полотна вручную. Привод не исправит перекос, он только быстрее его доломает.
Доставка и монтаж уже включены в стоимость, на изделия даём гарантию 5 лет. Сориентируем по цене за пару минут.
Где самодельные откатные ворота подводят
Ниже то, что чаще всего ломается у самодельщиков. Примеры из наших выездов, когда мы переделывали чужие работы.
| Ошибка | Чем обернётся | Что делать |
|---|---|---|
| Направляющая выставлена «на глаз» | полотно заедает, ролики стираются | нивелир и натянутый шнур на всей длине |
| Бетон залит на морозе | основание ведёт, стык выпирает | заливать в тепло или греть опалубку |
| Нет опорного ролика | свободный конец провисает | ролик-опора на стойке |
| Нет упоров и ловителей | створка сходит при сильном ветре | упоры в конце пути и ловители |
Самодельные ворота не обязательно плохие. Просто запаса прочности у них меньше, чем у заводских, и любая мелочь вылезает быстрее. Если дошли до привода, загляните в статью про автоматику для откатных ворот: выбор зависит от веса полотна, а не от желания поставить мощнее.
Есть случаи, где самостоятельная сборка не годится. Сплошное полотно с кованой вставкой на широком проёме плохо переносит ветер и снеговую нагрузку, и гаражный каркас её обычно не держит. Здесь честнее сказать прямо: для ветреного участка лучше каркас с заказным элементом, который делаем мы.
Если сомневаетесь, что сборка своими руками выйдет дешевле и надёжнее, посмотрите статью про откатные ворота под ключ: там разобраны этапы и сроки.
Вопросы и ответы
Можно ли сделать откатные ворота без сварки?
Болтовые каркасы существуют, но для полотна и направляющей сварка нужна. Резьбовые соединения от постоянного движения быстро расшатываются, и через сезон появляется люфт. Если сварщика нет, наймите мастера на один день: проварить стыки и поставить каретки обойдётся дешевле полного заказа.
Что будет, если направляющая просела?
Полотно начнёт заедать в самой низкой точке, ролики будут стираться, а привод начнёт перегружаться. Исправлять лучше сразу: подъёмом направляющей, подсыпкой и новым бетоном под проблемный участок. Откладывать «на потом» не стоит.
Сколько времени занимает самостоятельная сборка?
С хорошей сваркой и помощником уходит две-три выходные: один на фундамент и направляющую, остальное на полотно и навеску. Если бетон набирает прочность дольше, добавьте неделю. На заказах мы укладываемся быстрее, но у нас опыт и оснастка.
Можно ли заказать только полотно?
Можно, но тогда согласовывать направляющую и каретки с размерами придётся самому. Именно на этом стыке чаще всего ломается проект. Проще оставить замер нам: выезд замерщика и дизайнера бесплатный, 3D-проект тоже бесплатный, доставка и монтаж входят в стоимость. Цену считаем по эскизу или фото, точность оценки около 95%.
